                               风力发电机轴承更换过程

、准备工具:1、内六角扳手一套;铁锤两个;木锤一个;开口扳手一套;平口、十字花螺丝刀各一个;棘轮扳手一套;30mm36mm薄壁套头各一个;活动扳手一个;撬棍两个;电磁炉一个;油盆一个;抹布若干;吊带若干(1吨载重,5米以上。);美孚100半桶;角磨机一个;砂纸若干;平挫大小各一个;力矩扳手(470nm700nm)和与相配套的30套头;对中仪一个;对中工装一套;卷尺一把;接线用螺丝刀、拔线钳、斜口钳

更换过程:

1.将发电机后端编码器、滑环、注油器油管及端盖附属部件用19mm17mm扳手拆下、然后把发电机主碳刷和接低碳刷一并拆下

2.把发电机的温度传感器线、发电机排风扇线、加热器线、碳刷报警反馈线、转子接线等全部拆除,将线全部做好标记。

3.上述工作完毕后,将转子接线箱及相连的滑环室螺栓拆下,用吊带牢牢锁住,因为整体共150公斤重。至少需要4个人拖住,然后用顶丝将转子接线箱及相连的滑环室顶出,整个过程中要注意安全避免伤人。

4.完成第三步工作后,如上图所示,在最外边的是发电机轴风扇,盾安人员对轴风扇采取用角磨机切割处理,并已经说明存在意义不大。

5.割掉轴风扇之后,把轴承压盖(在上图轴风扇左方)螺栓进行拆除后如下图所示:

\

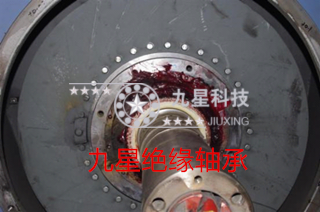

6.将上图中的电机端盖螺栓用36mm的套头扳手全部拆下后,如图所示在顶丝孔内插上顶丝,用24mm扳手进行操作,直到电机端盖完全顶开。因端盖较重,一定要注意安全。在此过程中切莫使电机端盖掉在轴上,避免损伤发电机轴,应轻轻的放置。如下图所示:

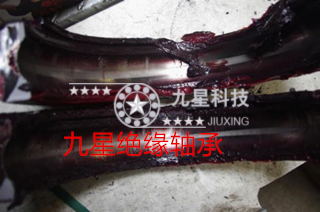

7.在上图中,把端盖拆开后,可以看到轴承和轴承外环挡圈。将轴承外环挡圈取出后,因为轴承是加热后涨套连接在轴上面。为防止在风机上面动火,采取用角磨机切割的方式将轴承切割为两部分。操作与切割轴风扇相同,切割下来的轴承如下图所示:

\

此时发电机尾部的状态如下:

\

中间白色区域为轴承内部的绝缘陶瓷,绝缘轴承

8.把绝缘陶瓷取下后,用8mm内六角扳手将轴承内挡圈螺栓全部拆下,把拆下后的螺栓当作顶丝将内挡圈拆下后,此时发电机尾部状态如下照片所示:

9.此时发电机轴承拆卸工作全部完成,将拆下后的轴承挡圈上的油污全部擦拭干净。

10.把轴承内挡圈恢复原来位置,并进行油脂的涂抹(油脂为美孚100)。

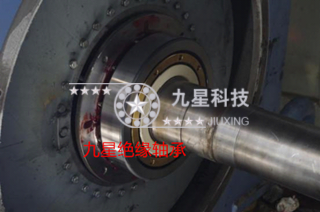

11.将内挡圈均匀上紧后,安装轴承与内挡圈的弹簧,此时把加热好的轴承(事先把轴承放置在充满油的金属盘内,用电磁炉最大功率加热2个小时左右,时间越长越好)安装在轴上,如下所示:

12.在轴承外端面涂好油脂,安装轴承外挡圈。

13.安装发电机端盖,将发电机端盖抬到轴上以后,对准缝隙。插进m16的工装螺杆(强度为10.9.把发电机端盖拉进工作面。

\

14.安装好发电机尾部接线盒和与相连的滑环室。

15.将滑环用吊带绑好。

16.把滑环安装到滑环室内,并安装好编码器。

17.将后盖板上好后,恢复所有之前拆卸的与发电机相连接的线路和部件。

18.清理之前角磨机等工作产生的碎屑、油渍及垃圾。

19.启动风机验证更换轴承后的效果为发电机工作声音正常。

20.为发电机进行对中工作。

21.收拾工具及部件。

22.启动风机正常运行无故障后,安全下机舱后,恢复风机运行。
