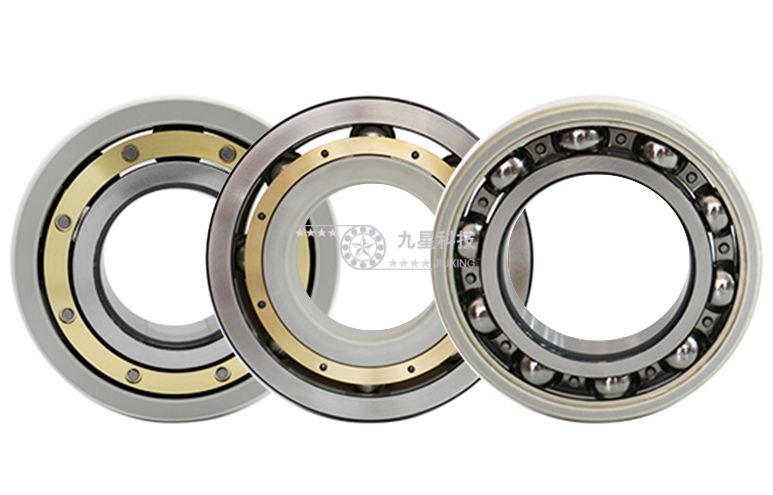

包括所有能阻止电流通过的滚动轴承。无论是内圈还是外圈带陶瓷涂层的轴承都称为绝缘轴承。陶瓷涂层能够防止电流通过，具有绝缘能力。

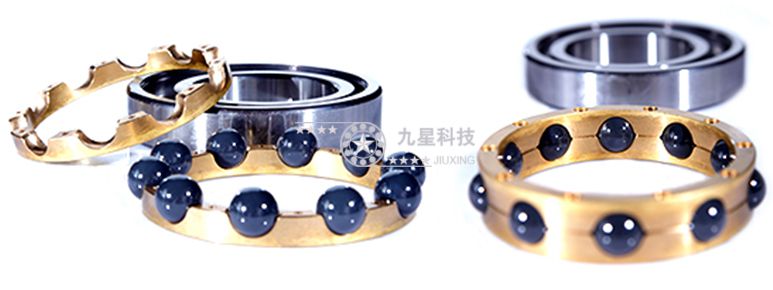

混合式轴承的滚动体由陶瓷材质制成，因此也具有币游国际app-币游国际登录官网能力。它是由滚动体绝缘来防止电流通过的。

九星小编为大家分享币游国际app-币游国际登录官网在不同情况下的阻值。

直流阻值

在室温下，根据轴承尺寸的不同，直流阻值可以达到1go到10go。当温度升高时，它会呈指数下降。温度每升高10k阻值大约下降40%-50%。即便工作温度在 60℃或者 80℃时，仍然有几兆欧的阻值，根据欧姆定律i=u/r当电压达到1000v时，通过电流也不足1ma，也就是说对轴承没有任何影响。

交流阻抗

绝缘层类似于一个电容c，可以积聚电荷，在交流电压的作用下，在滚动体和滚道的接触区域会产生交流电流。因为谐波时间取决于角频率w，所以电流和电压的有效值可以用公司i=u.w.c进行计算。与欧姆定律类似z=1/(w.c)是轴承的容性阻抗，带陶瓷氧化物涂层轴承的电容值一般为2nf到20nf，具体数值与轴承尺寸有关。当频率50hz时，容抗值在0.165兆欧到1.5兆欧之间，这明显比直流阻值低。当频率升高时，这个值还会进一步下降。但是在多数情况下，它都比非绝缘轴承的电阻值高很多，当电压大于1v时，非绝缘轴承的阻值非常低（1殴或者更低）

在相同的电压和频率下，通过电流由整个电路的电容值 决定。对于相同尺寸的轴承来说，涂层厚度越厚，涂层面积越小。对应的电容值就越小，因此通过的电流密度也越低。
